HTL-114-A2912


HTL-114-A2912 모듈은 모노 마이크 입력 및 스테레오 오디오 출력을 USB로 인터페이스 간단히 사용할 수 있도록 만든 오디오 모듈이다. 일반적인 유사 제품들은 마이크로폰 커넥터와 별도의 전원을 사용해야 되지만 『하이텍로직』에서 제공하는 제품은 별도의 전원 없이 단자대에 스피커와 마이크 입력을 연결하면 녹음, 재생 기능을 수행한다.

 핀 기능
번호
설명
7
GND
6
마이크 입력
5
스피커 바이어스 출력
4
스피커(-)
3
스피커(+)
2
스피커(-)
1
스피커(+)
 사용 방법
결선 법
결선 법
단자대에 케이블 연결 방법
단자대에 케이블 연결 방법

① 드라이버(-)의 끝부분을 단자대 상부에 밀어 넣는다.

② 단자에 하부에 케이블을 밀어 넣는다.

③ 드라이브를 제거한다.

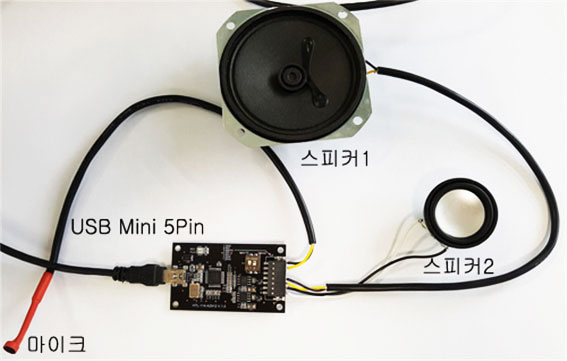

  • USB : Mini 5Pin
  • 마이크 : 녹음이 필요하지 않으면 연결하지 않아도 됨
  • 스피커 : 스피커1, 2 중 하나만 연결하여도 무방함, 스테레오 스피커로 사용하려면 2개 연결 필요함
오디오 드라이브 설치 (window10 기준)
오디오 드라이브 설치 (window10 기준)

HTL-114-A2912를 PC의 USB와 연결하면 아래 그림과 같이 “PDP Audio Device”로 자동 으로 설치됨

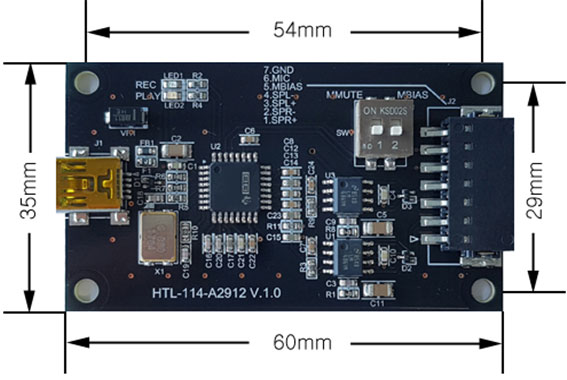

 PCB 3D
