하이텍로직에서 생산 판매하는 HTL-117-UTS4P는 PC의 USB를 통해 RS-232통신을 지원하는 제품입니다. 제품 내부에는 포트와 포트사이를 광학 소자를 사용하여 물리적으로 격리하여 과도 전류 및 전압 스파이크로부터 안정적인 변환 솔루션을 제공하며, RS-232 D-SUB 9핀 커넥터를 통해 최대 12Mbaud의 통신 속도를 지원하고 전원 공급을 위한 별도의 장치 없이도 단일 USB 전원으로 동작이 가능한 제품입니다.

번호	명칭	기능

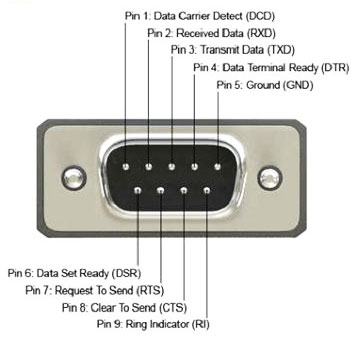

PIN	Direction	Signal Name
1	Input	DCD (Receive Line Signal Detector)
2	Input	RD (Receive Data)
3	Output	TD (Transmit Data)
4	Output	DTR (DTE Ready)
5	n/a	SG (Signal Ground)
6	Input	DSR (DCE Ready)
7	Output	RTS (Request to Send)
8	Input	CTS (Clear to Send)
9	Input	RI (Ring Indicator)

Serial Technology
RS-232 Configuration	DTE
RS-232 Connector	DB9 Male(DTE)
Data Rate	12Mbaud (maximum)
Isolation	2000V Optical
Surge Protection	15 KV ESD
USB Technology
Connector	USB Type B Female
Standard	USB 2
Data Rate	12Mbps
Power
Source	USB Port
Input Voltage	5V DC from USB Port
Mechanical
Weight	270g
Dimension	175(W)×73(H)×13(D)mm

제품소개

제품 특징

3D PCB & Real

Specifications

Initial Driver Install

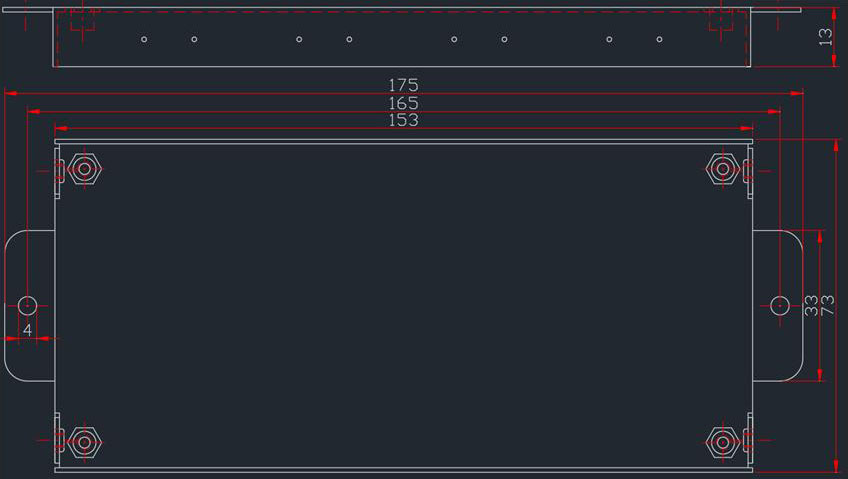

Mechanical Diagram
