하이텍로직

BH-118-SDLOG

[TOP]
[SD Card]
[SD Card]
[BOT]
[BOT]

본 제품은 SD 카드를 시리얼 통신으로 간단히 사용할 수 있도록 만든 시리얼 SD 카드 모듈이다. 일반적인 RS232C를 사용하여 다양한 프로세서(아두이노, AVR, Cortex, 8051, PIC, DSP 등)와 쉽게 연결하여 사용할 수 있다.

 제품 외형
[단위 : mm]
[단위 : mm]
[단위 : mil]
[단위 : mil]
 핀 기능
[핀 정의]
[핀 정의]
 제품 특징
  • 최대 128GB 용량의 Micro SD 카드 사용 가능
  • 간결한 명령에 의해 시리얼통신(TTL, RS232C) 통해 SD 카드 파일 생성, 지우기, 쓰기 읽기 동작수행
  • SD 카드 포맷 가능
  • 카드 장착 자동 검출기능 및 물리적인 핀 출력(EINT_SD : Low(검출)
  • 통신 속도 : 9600 ~ 115200bps, No Parity, 8Bit Data, 1 Stop Bit Default : 9600bps
  • 통신용 단자(3.3V Level) : RX, TX, GND
  • 펌웨어 업그레이드 기능 설명
Header
번호
명칭
기능
J1
1
3.3V
전원
2
TXD
3.3V 레벨의 송신용 출력 핀
3
RXD
3.3V 레벨의 수신용 입력 핀
4
GND
Ground
J2
1
VBAT
Battery 입력 핀
2
RESET
Reset (10K 저항 풀업)
3
INT

SD 카드 장착 유·무를 나타내는 출력 핀

- SD 카드 삽입 : Low

- SD 카드 제거 : High

4
SW_IAP
펌웨어 업그레이드 설정 핀
J3
1
BOOT
제조사 전용
2
GPIO
제조사 전용
3
SDIO
제조사 전용
4
SCLK
제조사 전용
 연결 방법

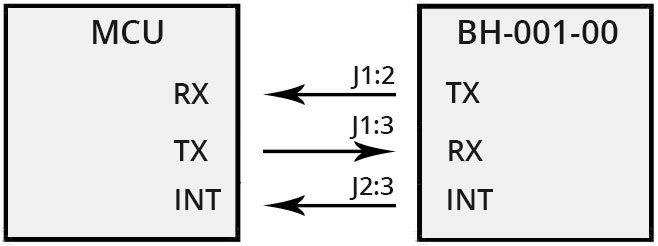

마이크로 프로세서와 연결 예시
마이크로 프로세서와 연결 예시
INT 연결 예시
INT 연결 예시

INT 핀을 마이크로 프로세서의 외부 입력 인터럽트 핀에 연결하여 SD 카드 장착 여 부를 확인할 수 있다.

INT 핀 LED 연결 예시
INT 핀 LED 연결 예시
