하이텍로직

HTL-108-10CL


Altera Cyclone10 Family 중에서 10CL006YE144I7G, EPCS16(Serial Flash Memory, 16Mbit) Configuration Device를 실장 하였으며 사용자가 이용할 수 있는 80개의 User I/O, CLK 등을 제공한다.

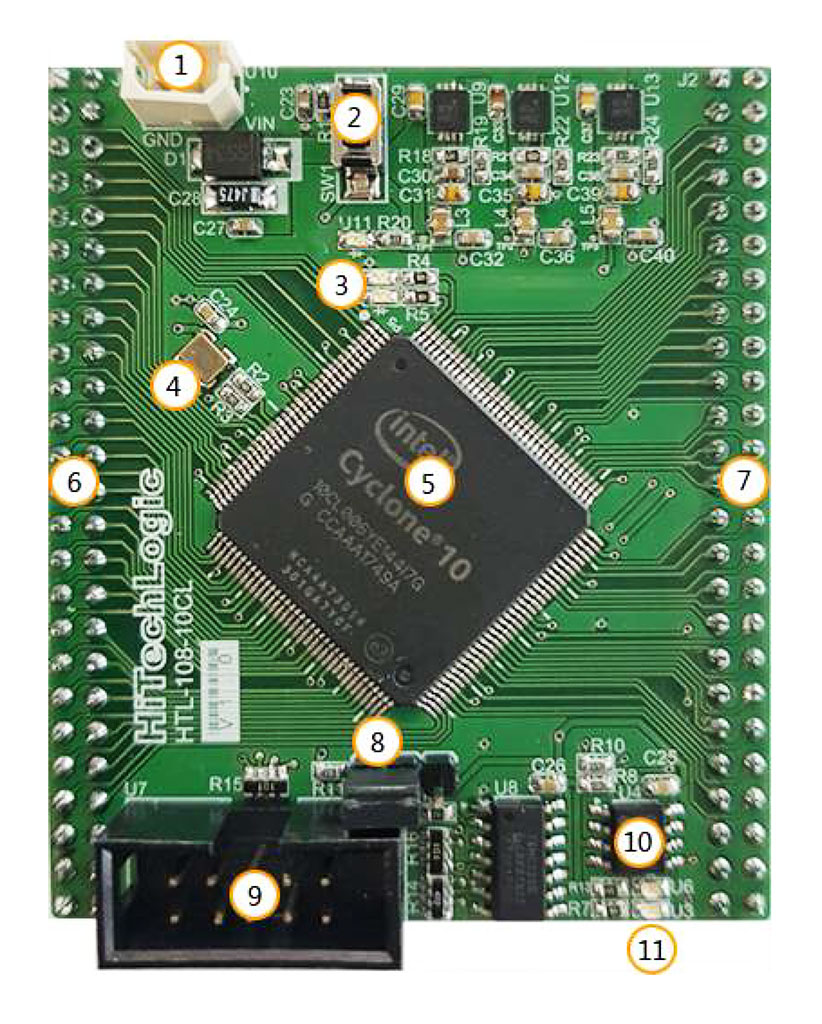

 보드 구성 및 명칭

① Power Connector

② User Switch

③ User LEDs

④ Oscillator : 50MHz

⑤ FPGA : 10CL006YE144I7G

⑥ J1 Expansion Connector : 2 × 25

⑦ J2 Expansion Connector : 2 × 25

⑧ Mode Select

⑨ JTAG Connector

⑩ Configuration Device : EPCS16

⑪ Status LEDs : Done, ASDO


만능기판 활용
만능기판 활용
