XFC-102-LX45MB


XFC-102-LX45MB 영상처리 제어보드는 Xilinx의 Spartan 패밀리의 최신 시리즈인 Spartan-6 FPGA를 탑재하고 있으며, Spartan-6 FPGA는 자이링스의 최신 기술로 만들어지고 ISE Webpack과 완벽하게 호환되며 비용대비 최고의 크기와 성능을 제공합니다.


Xilinx의 개발 소프트웨어인 ISE Webpack을 사용하여 디지털 로직 회로 및 Micro Blaze 임베디드 소프트 코어 프로세서 설계를 위한 강력하면서도 컴팩트한 플랫폼이며, CMOS Image Sensor(OV7670), TFT-LCD(4.3“ Wide), Ethernet(W5300), USB to Serial, Memory 등 다양한 I/O 제어와 예제를 제공합니다.

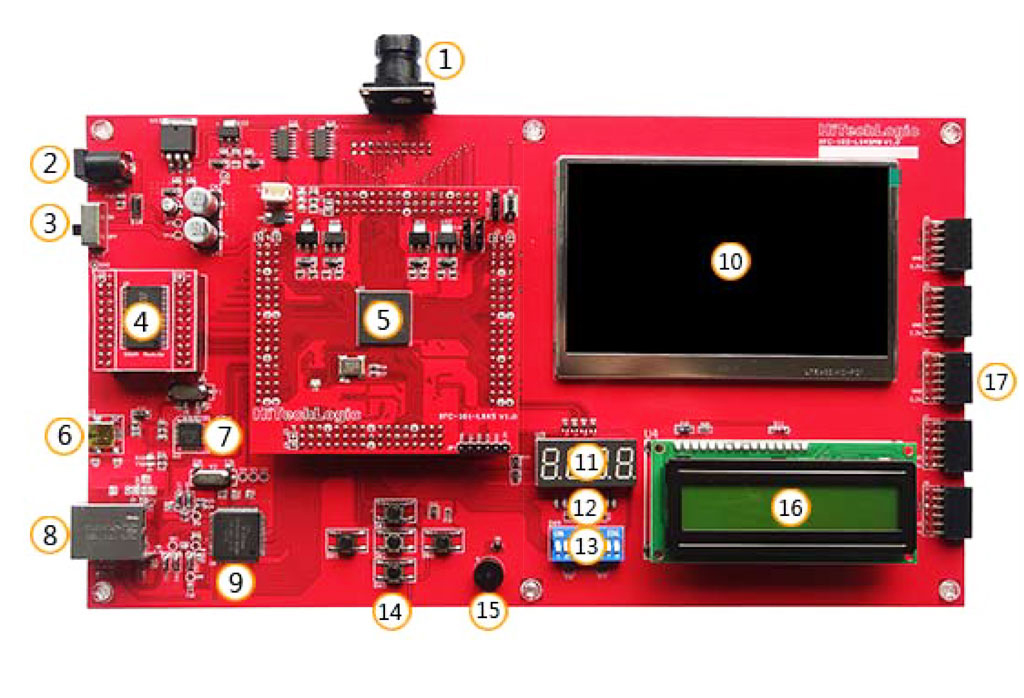

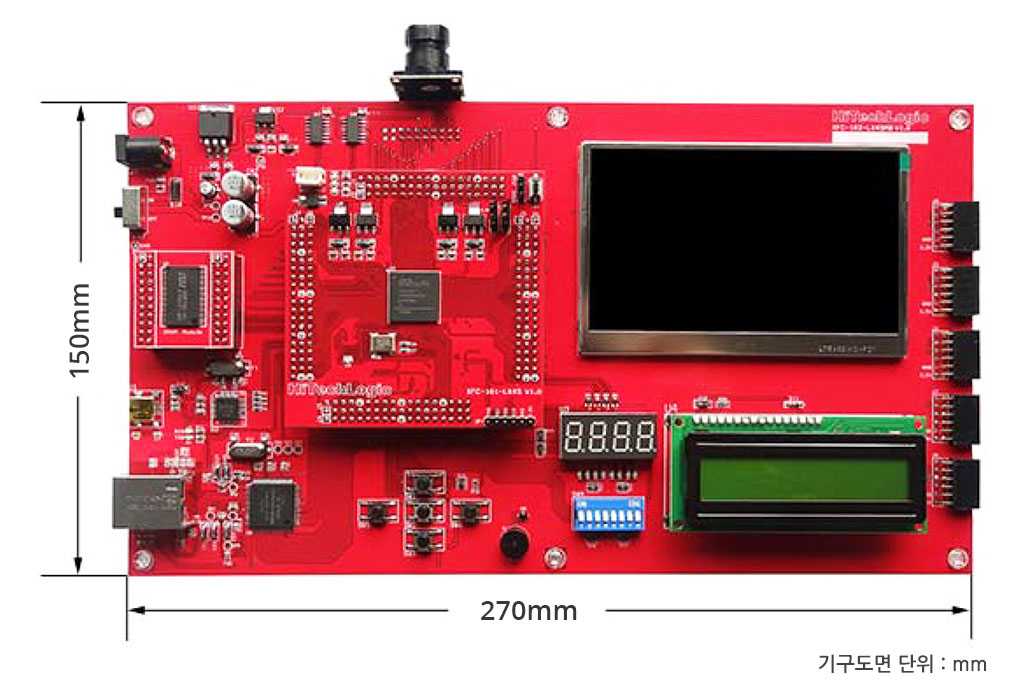

 보드 구성 및 명칭

① CMOS Image Sensor : OV7670

② Power Input : Adapt(DC5V Input)

③ Power On/Off Switch

④ SRAM Module : 512K × 16Bit

⑤ FPGA Module : XC6SLX45-2CSG324

⑥ USB Connector

⑦ USB to Serial Controller : FT232BL

⑧ RJ-45 Connector

⑨ Ethernet Controller : W5300

⑩ TFT-LCD : 4.3" Wide

⑪ Four Character Seven-Segment Digit

⑫ 8 Output LEDs

⑬ 8 Input Dip Switches

⑭ 5 Push Switches

⑮ Buzzer

⑯ 16 × 2 Character-LCD

⑰ Expansion Connector


 예제 목록
명칭
예제 내용
Setup Guide
1 XFC-102-LX45MB 구성 품 점검
2. 제품 출하 시 상태 점검
3. ISE WebPACK Download & Install
I/O 제어
2.1 LED 제어
2.2 LED Counter : Simulation
2.3 LED Counter
2.4 LED & Dip Switch
2.5 Seven-Segment 제어
2.6 Push Switch 제어
2.7 Character-LCD 제어
2.8 UART 제어
2.9 XFC-102-LX45MB Test Panel Program(USB to Serial)
TFT-LCD
3.1 LTE430WQ-F07 Timing Simulation
3.2 Colr Fill
3.3 Color Pattern
3.4 Font Position Check
3.5 Font Display
3.6 한글 Display
3.7 BMP Image Display

CMOS-Image


Sensor 제어

4.1 SCCB Timing Simulation
4.2 OV7670을 이용한 QVGA Dispaly
4.3 OV7670을 이용한 VGA Dispaly

Ethernet 제어


(W5300)

5.1 W5300 Interface
5.2 Ping Test
5.3 Loopback Test

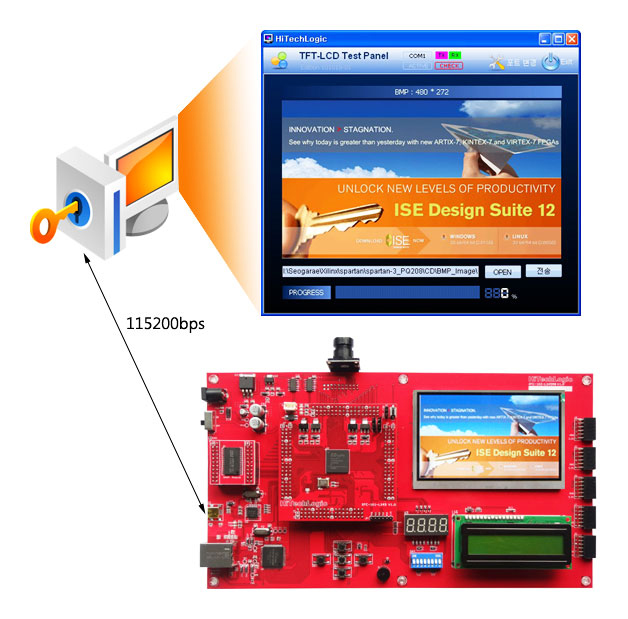

TFT-LCD Test Panel
TFT-LCD Test Panel
USB to Serial Test Panel
USB to Serial Test Panel
