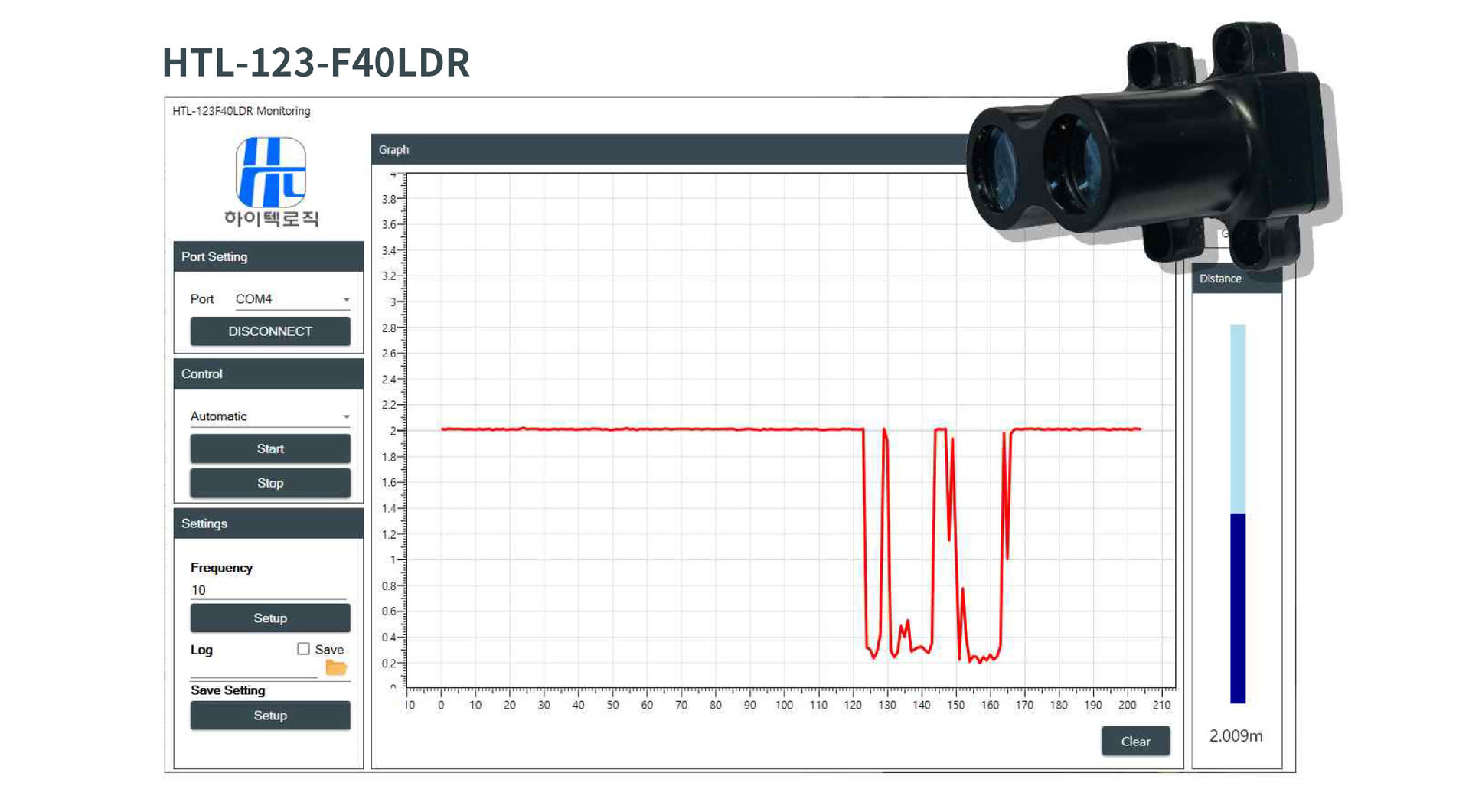

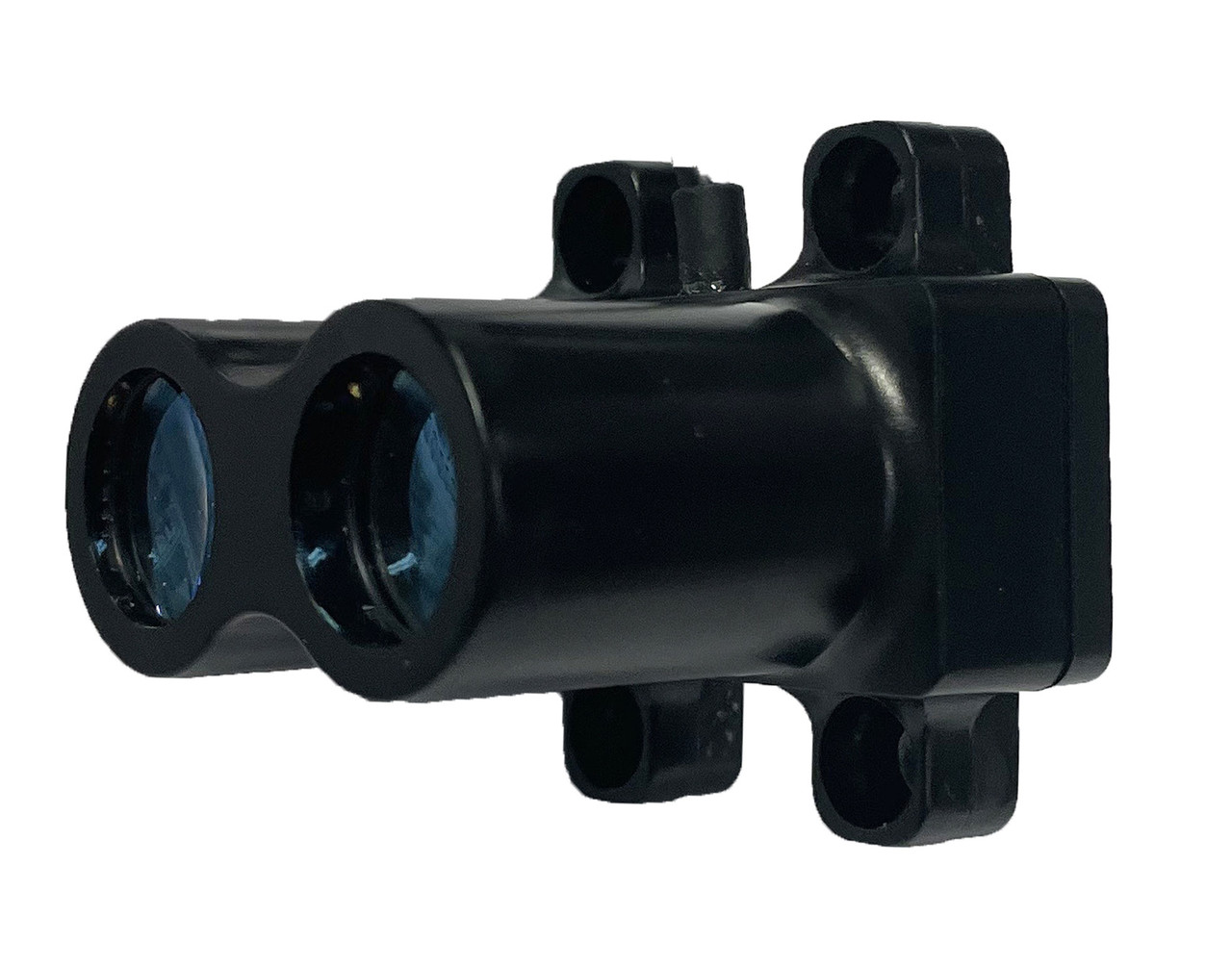

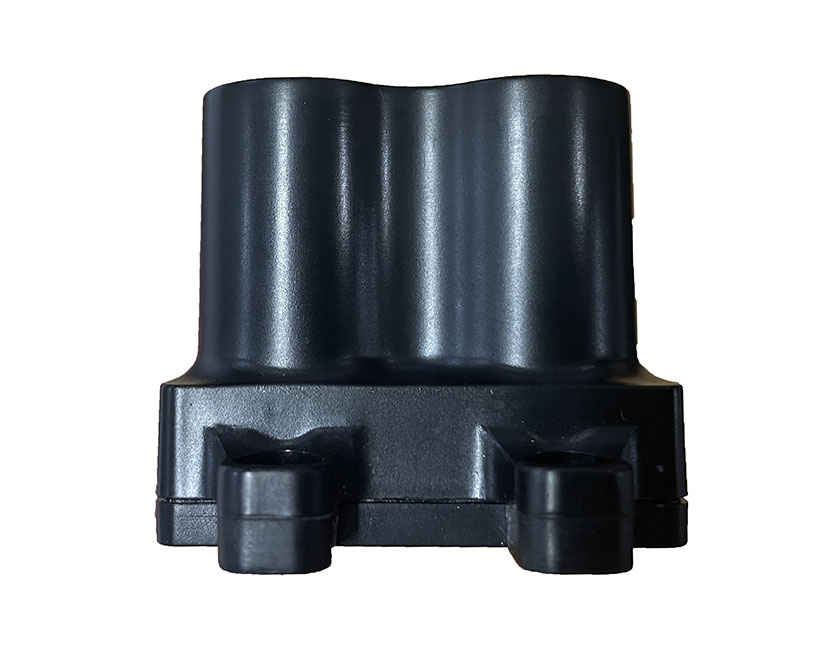

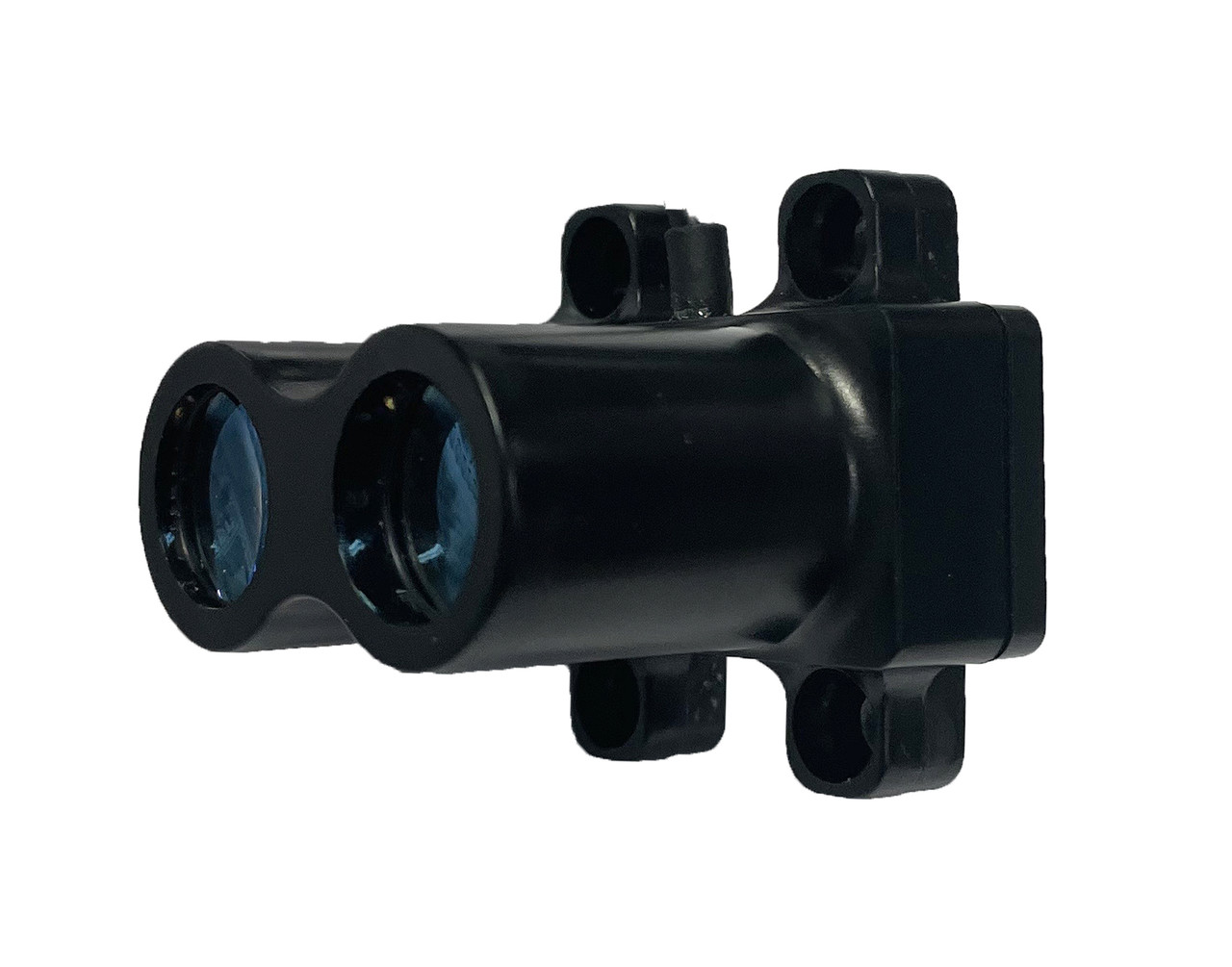

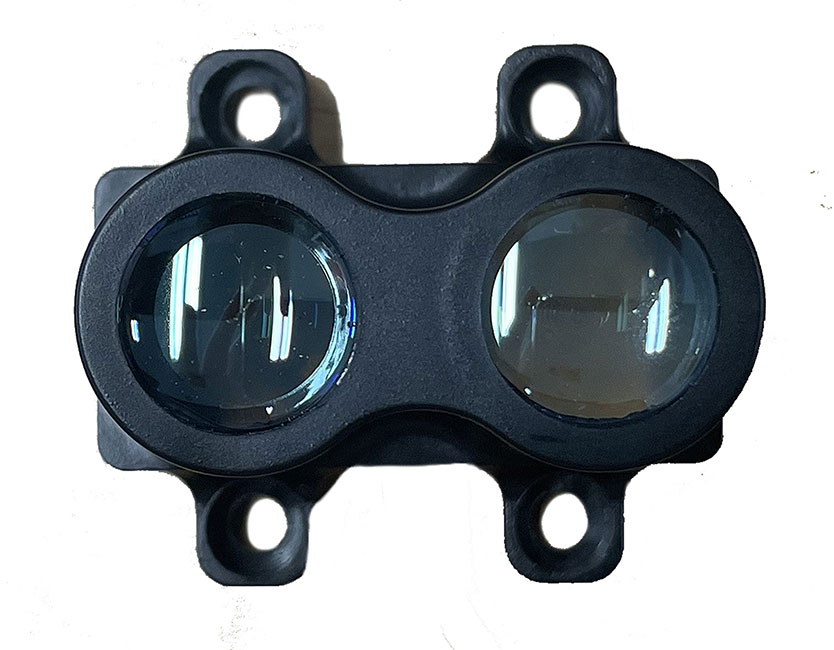

HTL-123-F40LDR


HTL-123-F40LDR는 측정거리 0.05~40m, 측정해상도 1cm, 동작전압 5V, 무게35g, 방수방진등급 IP65, 통신방식UART(TTL)을 가진 센서로서 소형이며, 신뢰성 있는 거리정보를 획득하는 최적의 제품입니다

 제품 개요
측정 거리
0.05~40m
측정 해상도
1cm
갱신속도
1~1000Hz
전송방식
905nm
동작전압
DC5V
무게
35g
동작온도
-40℃~+80℃
방진 방수 등급
IP65
크기
40×40×45mm

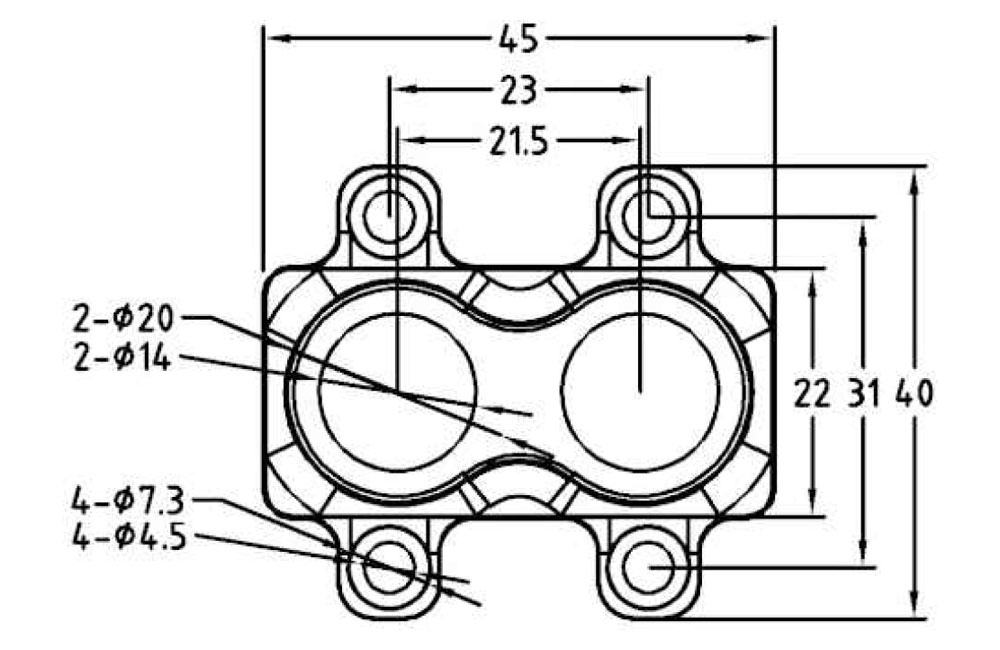

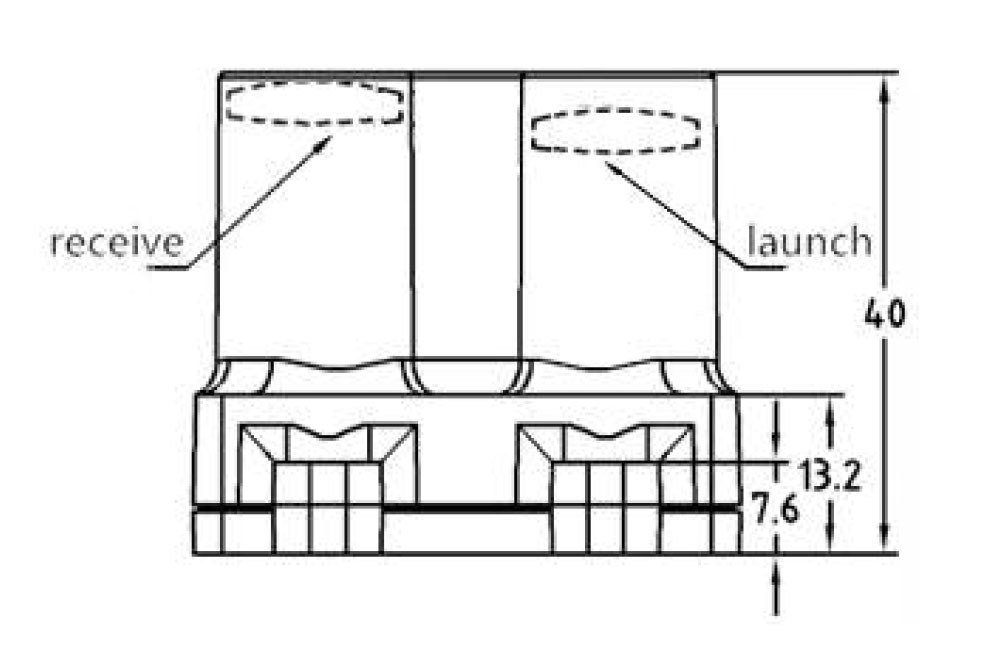

 제품 크기

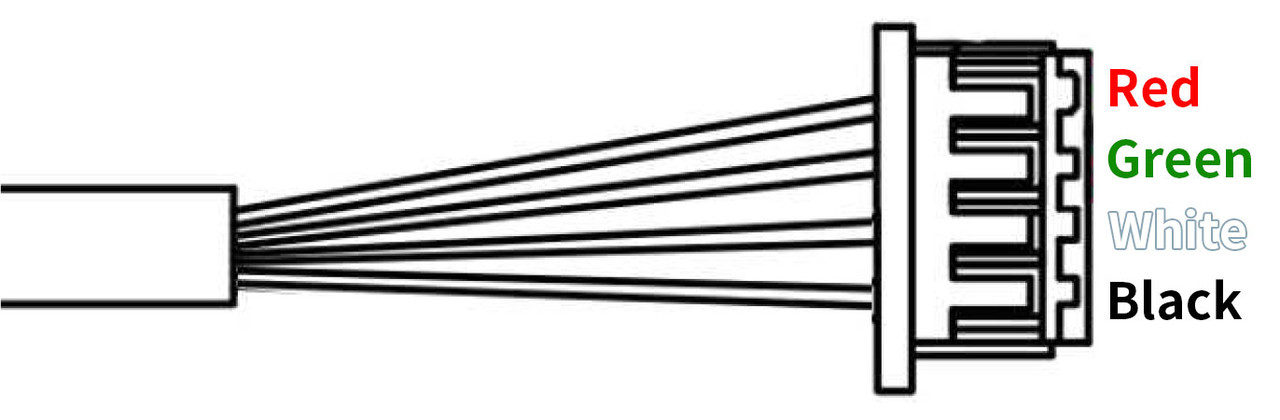

 케이블 인터페이스

· 커넥터 모델 : GHR-04V-S

 통신 프로토콜 및 데이터 형식

· 시리얼 통신 형식

변수
설명
Baud Rate

115200

Start Bit

1

Data Bit

8

Stop Bit

1

Flow Control

None

 PC 인터페이스 및 모니터링 프로그램

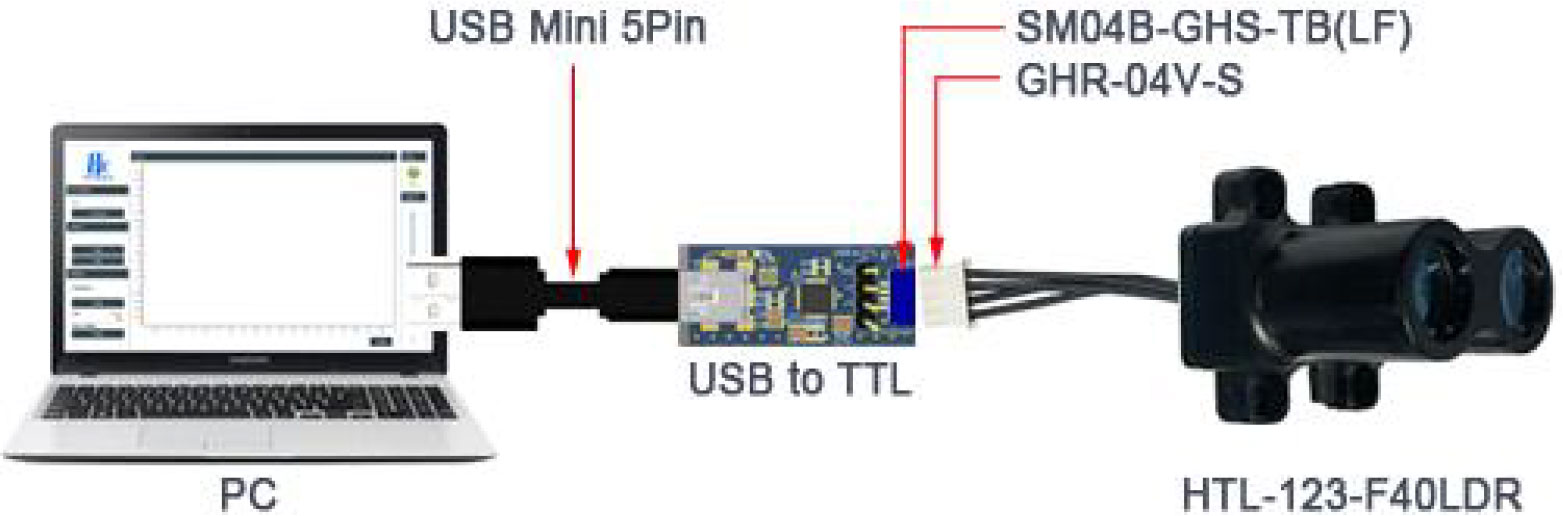

· 하드웨어 연결

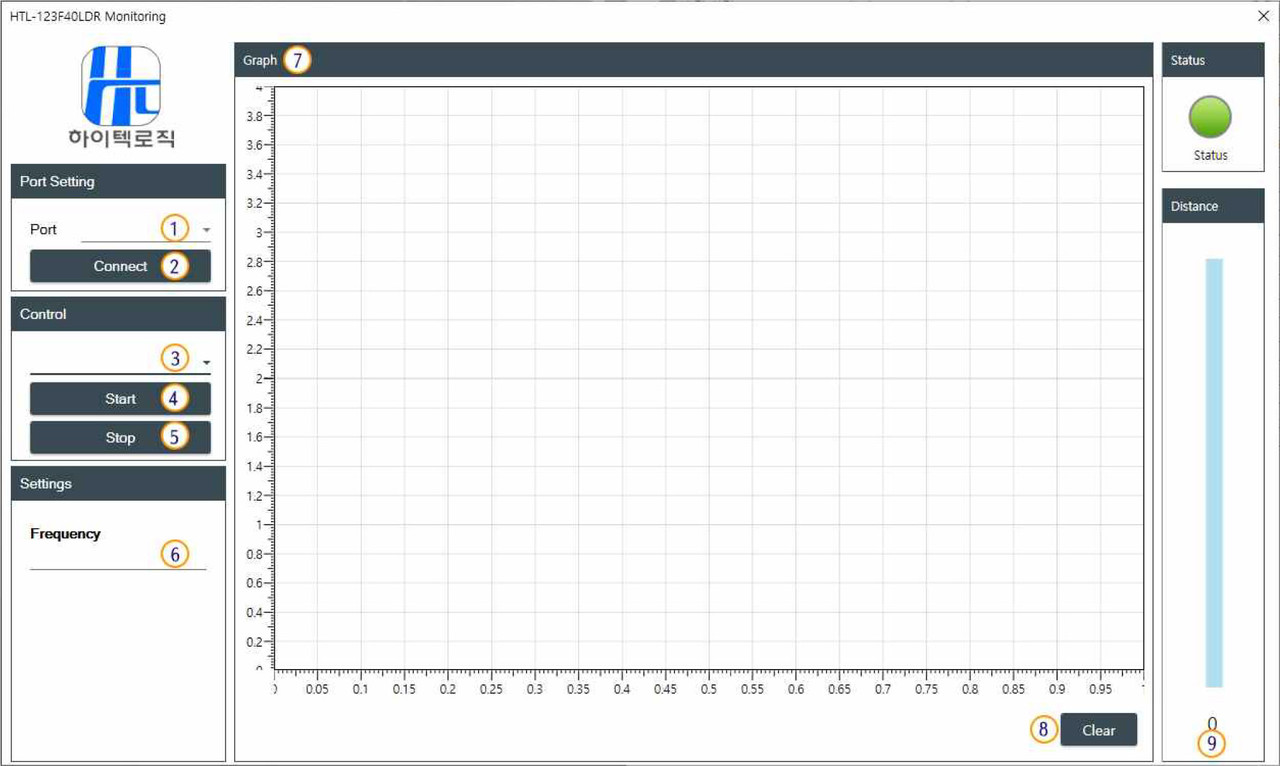

· 모니터링 프로그램

① 통신포트 설정

② 통신포트 연결(CONNECT/DISCONNECT)

③ 동작모드

- Automatic : 연속적인 거리정보 표시

- Single : 1회 거리정보 표시

④ Start : 거리정보 표시 모니터링 시작

⑤ Stop : 거리정보 표시 모니터링 정지

⑥ Frequency : 초당 데이터 갱신주기 입력(1~100)

⑦ 거리정보 표시

⑧ 거리정보 표시 이미지 초기화

⑨ RGB LedDistance : 거리정보 스케일 표시

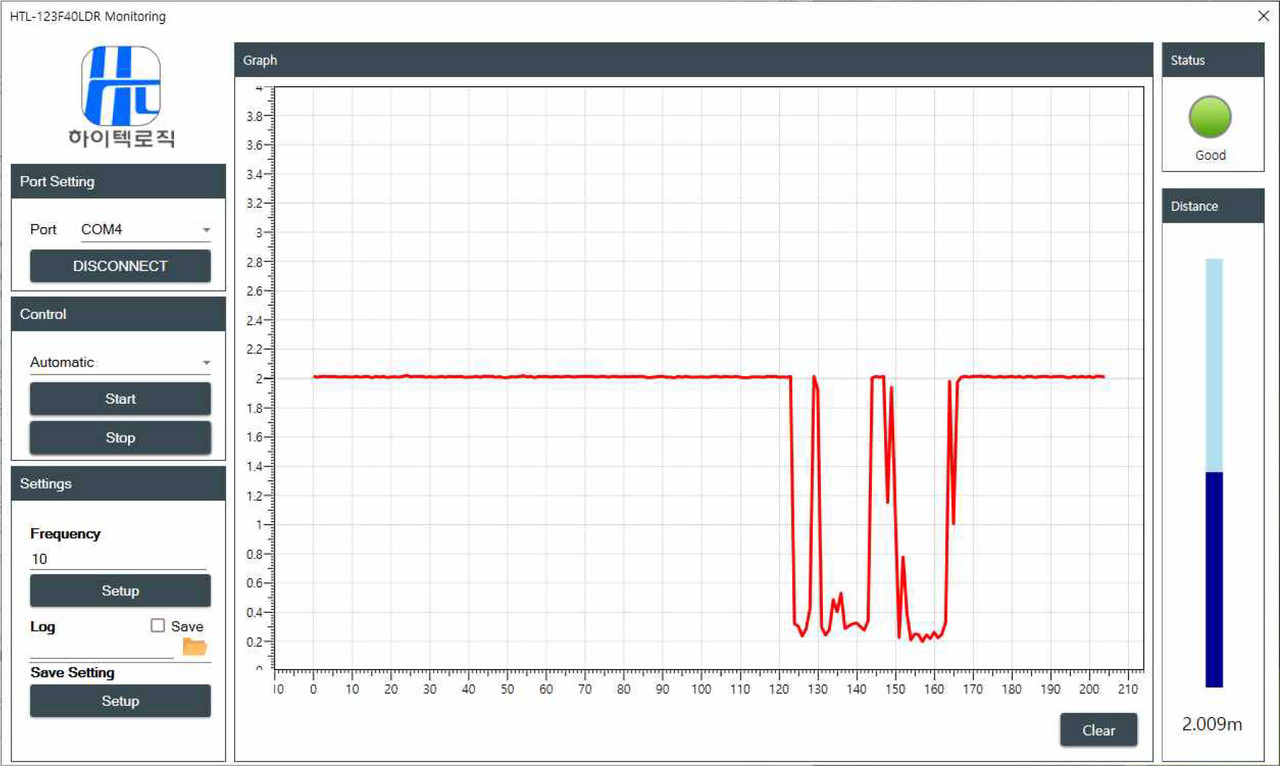

· COM4, Automatic, 10(Frequency)

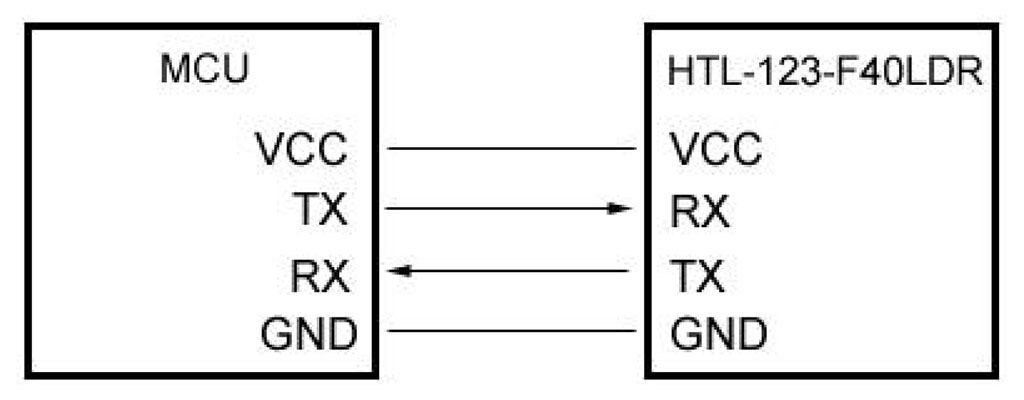

· MCU(Mciro Controller Unit) 연결방법
